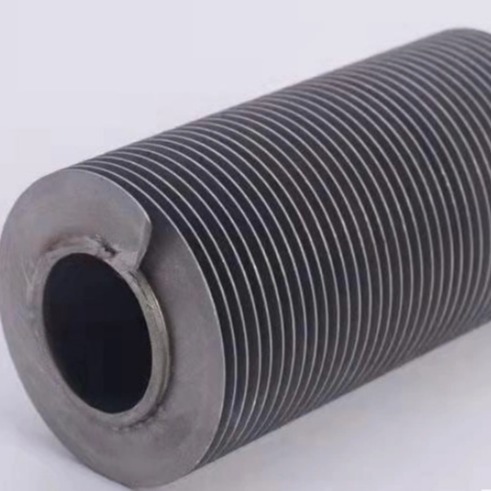

DELLOK Tubos de barbatanas de alumínio para boilers
Sobre nós
Fábrica profissional de trocadores de calor com 20 anos de experiência, fornecendo-lhe soluções de transferência de calor de parada única para projetar diferentes trocadores de calor de acordo com seus propósitos (metalurgia, alimentos,petroquímico, farmacêutica, bebidas, águas residuais, refrigeração, etc...)
Dellok Young é um fabricante profissional de vários trocadores de calor integrando P&D, design, produção e vendas.Fabricação de papel, aquecimento de edifícios, mineração e outras indústrias, tais como aquecedores de ar, pó de proteína vegetal da indústria alimentar, amido e outros sistemas de secagem por pulverização de aquecedores de ar.
A empresa tem agora uma equipe de inovação técnica profissional e pessoal profissional de pós-venda.tem vários equipamentos de produção CNC e automatizados profissionais e avançados, e obteve vários certificados profissionais e patentes.
A empresa tem uma equipa profissional de comércio exterior e tem cooperação comercial com várias regiões. Some global partners conducted on-site inspections of the production plants and were very satisfied with the inspection results and established long-term strategic cooperative relationships with our company.
Descrição do produto
Os tubos de alumínio com barbatanas incorporadas consistem em uma fita de barbatanas de alumínio que é incorporada mecanicamente na parede do tubo.O processo de inserção é controlado por ferramentas que primeiro arada um sulco em tubos de diâmetro exterior, em seguida, guia a base da barbatana para o sulco e, finalmente, bloqueia a barbatana no lugar, rolando a barbatana fechada na base da barbatana.Esta forte ligação mecânica resiste a vibrações e ciclos térmicos contínuos e pode suportar temperaturas muito maiores do que as dos tubos de alumínio com barbatanas de pé em LO espaçamento típico entre as barbatanas é de 10 barbatanas por polegada de comprimento do tubo.
G Tubos com barbatanas Processo de Fabricação
Um sulco helicoidal é formado no tubo de base deslocando o material e a barbatana é enrolada no sulco sob tensão, seguido de reabastecimento do material deslocado para bloquear a raiz da barbatana no tubo.
Materiais das barbatanas: Base de alumínio
Materiais para tubos:Qualquer material facilmente mecanizado
G Tubos com barbatanas Vantagens
Alta estabilidade das barbatanas, excelente transferência de calor, alta temperatura de funcionamento.
O contacto entre a barbatana e a parede do tubo é constante devido ao ajuste e permite a utilização de uma temperatura da parede até 450°C.
A barbatana está fixada ao longo de todo o seu comprimento e, consequentemente, não se desenrola mesmo quando parcialmente arrancada.
Este tipo de tubo com barbatanas é uma das opções ótimas para ter uma boa relação eficácia/custo.
G Tubos com barbatanas Especificações
| Especificação do produto |
| Dose excedentária do tubo |
19 ~ 51 (mm) |
3/8~2 |
| Parede do tubo Thk |
2.11 ~ 3.5 mm |
0.083~0.138 |
| Comprimento do tubo |
≤ 18 500 (mm) |
≤ 60,7 pés |
| Fin Thk |
0.3~0.5 (mm) |
0.012~0.02 |
| Altura das barbatanas |
10 ~ 16 (mm) |
0.394~0.63 |
| Pico da barbatana |
100 ~ 433 FPM |
3~11 FPI |
| Tipo de barbatana |
G |
| Combinações de materiais |
| Material das barbatanas |
Alumínio (gênero mais comum: Alu.1100Alu.1060, Alu. 6063) |
| Cobre |
| Material do tubo |
C.S. (grado mais comum: A179, A192,SA210 GrA1/C,A106 Gr B) |
| S.S. (grado mais comum: TP304, 316) |
| Cobre (gênero mais comum:UNS12200,14200, 70600, CuNi70/30, CuNi 90/10) |
| Titânio (gênero mais comum: B338Gr2) |
| Aplicado |
400°C |
| Temperatura |
| Tipo de serviço |
Temperatura elevada |
Perguntas frequentes
1.O que é um tubo de barbatana?
Os tubos com nadadeiras são os principais componentes dos trocadores de calor. São uma série de tubos onde foram adicionadas nadadeiras no exterior para aumentar a área de contato com o fluido externo,para trocar calor e entre o fluido dentro do tubo e o fluido fora do tubo.
2.Onde são utilizados os produtos de tubos finos?
Os nossos principais mercados incluem as indústrias aeroespacial, de petróleo e gás, nuclear, de geração de energia, de processos químicos e de dispositivos médicos.No entanto, também estamos a desenvolver produtos para sectores emergentes como a dessalinização., energia geotérmica, desporto e indústria automóvel.Por isso, se você precisar de tubos para outras aplicações, entre em contato e estaremos felizes em discutir seus requisitos..
3.O que é um tubo de nadadeira "G" ou tubo de nadadeira incorporado?
Como o nome sugere, o tubo de barbatanas incorporado ou tubo de barbatanas G é um tubo de barbatanas de superfície estendida onde as barbatanas são aplicadas externamente nos tubos de base.Um sulco é formado continuamente no tubo de base e a borda da barbatana é inserida no sulcoApós a barbatana ser inserida na ranhura, um conjunto de rolos é utilizado para encher a ranhura e a barbatana é então firmemente incorporada no tubo de base.
A resistência do ensaio de ligação de Embedding ou mais comumente conhecido como Fin to Tube é verificada pendurando um peso livre de 3 kg numa barbatana isolada.Isto garante se a barbatana foi incorporado no tubo de base corretamente.
4.De que é feito um tubo "G" Fin?
Os tubos "G" Fin Tubes ou tubos "Fin Tubes Embedded" são feitos de dois componentes principais, o material Base Tube e o material Fin Strip.
Material de base do tubo: aço carbono, aço ligado, aço leve, aço inoxidável e tubos fabricados por ERW ou processo sem costura.
5.Onde são utilizados os tubos de barbatanas "G" ou os tubos de barbatanas incorporados?
Os tubos de nadadeira "G" ou tubos de nadadeira incorporados são utilizados principalmente em refrigeradores de nadadeira de ar e em muitos tipos diferentes de radiadores resfriados a ar.Estes tipos de tubos "G" fin encontram aplicações principalmente em áreas onde a temperatura para transferência de calor está em uma faixa ligeiramente superiorOs tubos de pinças incorporadas são utilizados principalmente em locais com temperaturas mais elevadas e onde a atmosfera de trabalho é relativamente menos corrosiva para o tubo de base.
As principais indústrias em que os tubos "G" Fin encontram serviço são as fábricas de processamento químico, refinarias, fábricas de processamento de gás, fábricas de aço, fábricas de energia, fábricas de fertilizantes, etc.
6.Como se garante um produto de qualidade?
Nós sempre colocamos a qualidade como a coisa mais importante para os clientes, e nós controlamos a qualidade da inspeção de matéria-prima, verificação de produção para teste de pressão de água e teste de resistência.Também o terceiro pode ser autorizado a verificar- Chegando o relatório de inspecção do tubo e da tira.
Certificação de ensaio de moinho para tubo nu
Certificação de ensaio de moagem para barbatanas
