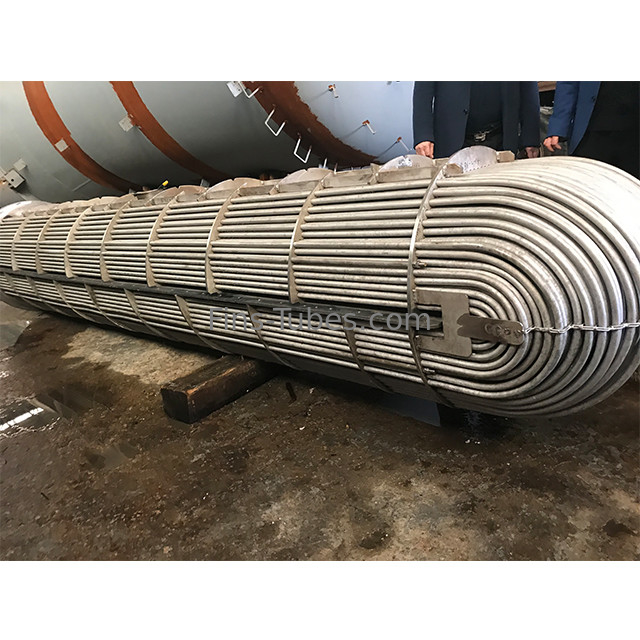

Tubos de barbatanas de metal de pinça contínua em forma de U de 1500 mm.
ASTM A106 SMLS aço carbono, soldagem contínua de pinça de cabelo, feixe de tubo U de aço
Detalhes rápidos:
ASTM A106B/ASME SA106B (Classe de aço disponível: GradeA / B / C).
A norma ASTM 179/ASME SA179
A norma ASTM 192/ASME SA192
ASTM A213 T11 /T22
Tipo de tubo: Sem costura (tirado a frio)
Tubos:Fim plano ou final esquelético
Descrição:
Tubos de aço U de soldagem contínua com alfinetes. Estes tubos são amplamente utilizados em caldeiras e economizadores.
Grau e composição química:
|
|
C≤ |
- Não |
P≤ |
S≤ |
Si ≥ |
Cr≤ |
Cu≤ |
Mo≤ |
Ni≤ |
V≤ |
|
A |
0.25 |
0.27-0.93 |
0.035 |
0.035 |
0.10 |
0.40 |
0.40 |
0.15 |
0.40 |
0.08 |
|
B |
0.30 |
0.29-1.06 |
0.035 |
0.035 |
0.10 |
0.40 |
0.40 |
0.15 |
0.40 |
0.08 |
|
C |
0.35 |
0.29-1.06 |
0.035 |
0.035 |
0.10 |
0.40 |
0.40 |
0.15 |
0.40 |
0.08
|
Teste de fábrica e outros termos:
1Teste elétrico hidrostático ou não destrutivo
2Tratamento térmico: de acordo com a norma
3Condição da superfície: de acordo com a norma.
4. Tamanho do grão: de acordo com a norma
5. Amostragem: aplanamento, flaqueamento, tamanho do grão, marcação
6Fornecemos acabamento em convexa, tampa de plástico, revestimento de verniz, pintado a óleo ou preto para evitar ferrugem e outras embalagens
Serviço.
Requisitos técnicos:
Especificação padrão de tubos retos para dobra:
A norma ASTM A106; ASTM A179; ASTM A192; ASTM A210 etc.
Marcação:
Antes de dobrar por máquina de marcação em todo o comprimento do tubo
(Seção dobrada após tratamento térmico sem marcação)
Tubos de inclinação em U:
- TEMA RCB 2.31 Padrão da Associação de Fabricantes de Intercambiadores Tubulares (9a edição).
- ASTM A688/ASME SA688 Especificação padrão para tubos soldados resistentes à corrosão austenítica
Aço concebido para caldeiras de água de alimentação.
- ASTM B163/ASME SA163 Requisitos técnicos normalizados para tubos de níquel e liga de níquel para
Condensadores e trocadores de calor.
Radius de dobra:
De 1,5*OD ((Diâmetro externo) a 1500 mm
Ao encomendar tubos com raio inferior ou igual a 1,5*OD, é necessário concordar com a precisão da geometria.
Comprimento máximo dos tubos retos:
(Antes de dobrar): 35000 mm.
Comprimento da perna:
Min 1 Meter, máximo 16500 mm (para máximo R=1500 mm)
Tratamento térmico:
Estresse aliviado após a inclinação em U (área de inclinação mais 300 mm para cada perna).
Teste hidrostático após dobra em U:
Pressão máxima de ensaio 600 bar, imersão 10 segundos.
Meio: Água desmaterializada.
Embalagem: em caixas de madeira de dimensões correspondentes, pré-fumigadas e resistentes ao transporte, para
Cada tubo comprimento, raio, diâmetro, de acordo com os requisitos PO bem como embrulhado em polietileno
filmes com tampas de plástico moles em ambas as extremidades do tubo.
Grau e composição química (%):
|
Estandarte |
GRAÇA |
Composição química |
|||||||||
|
C |
Sim |
- Não |
P |
S |
Cr |
Mo. |
Cu |
Não. |
V |
||
|
ASTM A179 |
A179 |
≤ 0,06-0.18 |
/ |
0.27-0.63 |
≤ 0.035 |
≤ 0.035 |
|
|
|
|
|
|
A norma ASME SA106 |
SA106B |
0.170.25 |
≥ 0,1 |
0.701.00 |
≤ 0.030 |
≤ 0.030 |
≤ 0.035 |
|
|
|
|
|
ASTM A106 |
A |
≤ 0.25 |
≤ 0.10 |
0.270.93 |
≤ 0.035 |
≤ 0.035 |
≤ 0.40 |
≤ 0.15 |
≤ 0.40 |
≤ 0.40 |
≤ 0.08 |
|
B |
≤ 0.30 |
≤ 0.10 |
0.291.06 |
≤ 0.035 |
≤ 0.035 |
≤ 0.40 |
≤ 0.15 |
≤ 0.40 |
≤ 0.40 |
≤ 0.08 |
|
|
C |
≤ 0.35 |
≤ 0.10 |
0.291.06 |
≤ 0.035 |
≤ 0.035 |
≤ 0.40 |
≤ 0.15 |
≤ 0.40 |
≤ 0.40 |
≤ 0.08 |
|
|
ASTM A53 |
A |
0.25 |
/ |
0.95 |
0.05 |
0.045 |
0.40 |
0.15 |
0.40 |
0.40 |
0.08 |
|
B |
0.3 |
/ |
1.2 |
0.05 |
0.045 |
0.40 |
0.15 |
0.40 |
0.40 |
0.08
|
|
