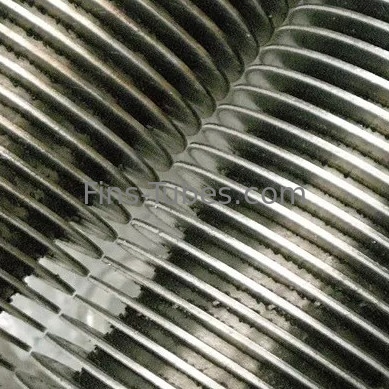

Tubo de aleta do permutador de calor de DELLOK 19mm

Brand Name:	DELLOK
Model Number:	HFW
MOQ:	N/A Contacte-nos para detalhes
preço:	N/A Contact us for details
Delivery Time:	Ex-trabalho dentro de 1 mês no recepit da ordem.
Payment Terms:	L/C, T/T Contacte-nos para detalhes

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

CE. ISO,EN10204. 3.1 Cert.

Tubo OD::

19mm mínimo.

Tipo da aleta de HFW:

Liso contínuo e serrilhado

Material do tubo de núcleo:

Aço carbono

Aço ligado:

Aço resistente ao calor, etc. de aço inoxidável.

Comprimento do tubo::

18 medidores máximo.

Altura da aleta::

um máximo de 32 milímetros.

Detalhes da embalagem:

(1) pacote impermeável do pacote da armação de aço; o caso da armação de aço (de 2) selado por madei

Habilidade da fonte:

60000 medidores mês

Destacar:

tubo de aleta do permutador de calor de 19mm

tubo de aleta serrilhado 19mm

Tubo de aleta do permutador de calor TP304

Product Description

Tubo de 19 mm para trocador de calor

SS409/SS410 de materiais de barbatanas são soldados em TP304 / TP304L, tubo de aquecimento de barbatanas em espiral, barbatanas sólidas e dentadas

ASTM A240/A240M : Chapas, folhas e tiras de aço inoxidável de cromo e cromo-níquel para recipientes sob pressão e para aplicações gerais
Detalhes rápidos:
Os tubos de pinças de aço helicoidais soldados de alta resistência à frequência são amplamente utilizados na recuperação de calor residual dos gases de combustão da caldeira.

Capacidade de produção geral de solda HF	Especificações gerais do tubo de barbatanas de soldadura HF
Instalação de soldadura: 4 máquinas de barbear; Capacidade de produção diária até 40 toneladas; Tipo de barbatanas HFW: sólido plano e dentado.	OD do tubo: 19 mm min. Comprimento do tubo: 18 metros no máximo. Altura das barbatanas: 32 mm no máximo. Espessura das barbatanas: 0,8 mm min Fenda da barbatana: min. 4 mm para barbatanas sólidas e 3,3 mm para barbatanas dentadas.

Descrição:
Processo Geral de Fabricação:A tira da barbatana é soldada continuamente e enrolada em espiral sobre um tubo liso, e o tubo e as barbatanas são unidos usando a técnica de soldagem de alta frequência.
Produzimos tubos sólidos de aço soldados e também todos os tubos de soldadura em espiral podem ser dobrados no meio ou na extremidade dos tubos, chamamos-lhes tubos Hairpin.
Aplicações:
Os tubos helicoidais com resistência de alta frequência são amplamente aplicados em aquecedores, trocadores de calor, caldeiras, economizadores, pré-aquecedores, resfriadores, tubos de calor, aquecedores, etc.
Especificações:
Uma grande variedade de materiais de barbatanas e tubos pode ser combinada.

Números	Materiais gerais	Materiais ASTM populares
Material do núcleo do tubo	Aço carbono, aço ligado, aço resistente ao calor, Aço inoxidável, etc.	10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9,00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179, SA178, SA214, SA210-A1, SA210-C,TP304/304L/304H, TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91,etc.
Material das barbatanas	Aço carbono, aço ligado, aço resistente ao calor, Aço inoxidável, etc.	Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L,etc.

Vantagem competitiva:

Temos mais de 10.000 metros quadrados de oficina, incluindo 4 ERW linha de soldadura de alta frequência, capacidade de produção diária de cerca de 40 toneladas;
O nosso plano de garantia de qualidade para tubos de aço espirais de soldadura de alta frequência. (2.1) Controle de matéria-prima para tubos simples e barbatanas. (2.2) Controle de processo com relatórios,como WPS,PQR&WPQ;Ensaio de eficiência de deposição de soldadura antes da fabricação, ensaio não destrutivo e ensaio de tração, etc. (2.3) Controle de inspecção final com relatórios (verificação visual e dimensional, etc.).
O tubo de barbatana soldado com resistência de alta frequência é integralmente estendido para a área de superfície máxima para alcançar a eficiência.A relação de transferência de calor do tubo de barbatana de soldagem de alta frequência é cerca de 8 ~ 9 vezes maior do que outros tubos simples.
Este Tubos de barbatanas helicoidais soldados é uma unidade integral singular, eliminando a resistência ao contato térmico e perdas.resistente a até 475 graus é a escolha mais comum.

Serviços adicionais para tubos sólidos de barbatanas helicoidais soldados:

Fornecimento de energia de saída da máquina de solda de alta frequência: 200 kW ou 300 kW
The High Frequency Resistance Welded Spiral Fin Tube quality is assured by hydrostatic or pneumatic tests and tensile tests in order to verify the mechanical bonding between bare tube and fin materials.
Critérios de aceitação: NORMA INTERNACIONAL PARA DIMENSÕES, TOLERANÇAS E TESTES DE FINAS SOLDADAS DE RESISTÊNCIA A ALTA FREQUÊNCIA ou as condições de entrega (TDC) dos clientes.
Verificação visual: partes não soldadas da barbatana, danos na barbatana após a finalização, poluição por cobre, rasgos, envoltórios, etc...
Verificação das dimensões: altura das barbatanas, espaçamento entre as barbatanas, inclinação das barbatanas, ondulação das barbatanas, comprimento das partes com e sem barbatanas, etc...
Verificação da curvatura: ovalidade, espessura e redução da área.
Revestimento: primer de fosfato de zinco de óxido vermelho no exterior e inibidor de corrosão volátil (VCI) no interior, em forma de comprimidos solúveis em água.
Finalização da extremidade da barbatana: Bevel ((30~35 graus)
Condição de entrega: os extremos dos tubos são cortados quadrados, livres de borbulhas, secos internamente e limpos ao ar, revestidos externamente com verniz em ambas as extremidades dos tubos soldados helicoidais.Os dessecantes são colocados em cada embalagem para transporte continental também.
A documentação deve incluir os certificados QAP, WPS, PQR e WPQ, os certificados da fábrica de matérias-primas, os resultados da inspecção e das amostras de ensaio e o certificado de garantia do fabricante.
