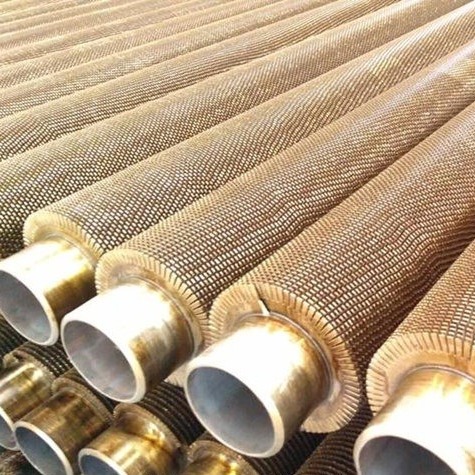

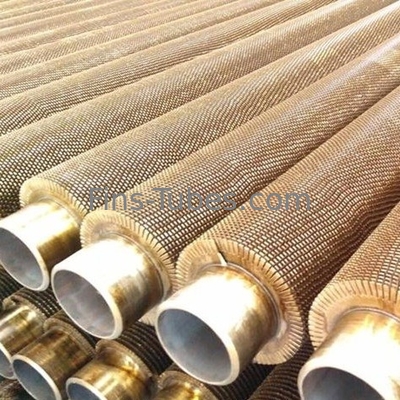

Tubos de barbatanas longitudinais SMLS
Aquecedores de tanques de tubos de barbatanas longitudinais, SA210 GR A1/C SMLS Tubos de caldeira de aço carbono
Padrão: ASTM A210/A210M (ASME SA210/SA210M)
Caldeiras e tubos de superaquecimento sem costura de aço de carbono médio
Tamanho: ((mm)
Dimensões externas: 12,7 mm-114,3 mm
Espessura da parede: 0,8 mm-15 mm
Comprimento: 5-25 mm
Descrição:
Processo de fabrico: As barbatanas longitudinais em forma de I/L ou U são soldadas nos tubos planos do núcleo por soldagem por resistência ou soldagem com material de enchimento (soldagem por ponto).
1Os tubos de flexão com barbatanas longitudinais e bobinas de tubo estão disponíveis a pedido.
2. Tipos de barbatanas longitudinais: forma de uma peça, forma normalizada curvada em U, corte e torção, tipo perfurado, etc...
3Os canais das barbatanas são soldados aos tubos em pares opostos. A altura das barbatanas, o número de barbatanas e a espessura das barbatanas podem ser especificados.
4As barbatanas podem ser aplicadas ao tubo OD ou ao tubo NB.
Aplicações:
É utilizado para a caldeira e tubos de combustível da caldeira. incluindo o fim seguro, abóbada e tubo de apoio e super aquecedor min espessura da parede sem costura tubo de aço carbono médio
Requisitos químicos:
|
Estandarte
|
GRAÇA
|
Composição química
|
|
C
|
Sim
|
- Não
|
P
|
S
|
Cr
|
Mo.
|
Cu
|
Não.
|
V
|
|
ASTM A210
|
A-1
|
≤ 0.27
|
≥ 0,10
|
≤ 0.93
|
≤ 0.035
|
≤ 0.035
|
|
|
|
|
|
|
C
|
≤ 0.35
|
≥ 0,10
|
0.291.06
|
≤ 0.035
|
≤ 0.035
|
|
|
|
|
|
Propriedades mecânicas:
|
Grau
|
Força de rendimento (Mpa)
|
Resistência à tração (Mpa)
|
Prolongamento (%)
|
|
A-1
|
≥ 255
|
≥ 415
|
30
|
|
C
|
≥ 275
|
≥ 485
|
30
|
Tolerância de espessura da parede
|
A norma ASME SA-210
|
OD
|
WT
|
WT Tolerância
|
|
<= 38.1
|
/
|
+20%,-0%
|
|
> 381
|
/
|
+20%,-0%
|
|
Detalhes do produto
|
|
Materiais:
|
Aço carbono, aço ligado, aço resistente ao calor,
Aço inoxidável, etc.
|
|
Detalhes do tubo:
|
OD do tubo: 19 mm min.
|
|
Comprimento do tubo: 18 metros no máximo.
|
|
Número de barbatanas: 2/ 4/ 8/ 16/ 18/ 32/ 36 peças por fila
|
|
Número de barbatanas: 16/20/24/32/40
|
|
Capacidade de produção:
|
Capacidade de produção diária até 500 metros;
|
|
Tipo de barbatana:
|
Alegria, perfuração, torção...
|
Vantagem competitiva:
1. vida útil mais longa do que outros tubos de barbatana helicoidal de soldagem comuns.
2Muito mais seguro e de poupança de energia.
3Aumentar as taxas de transferência de calor para líquidos viscosos.
4O tipo de barbatana perfurada é utilizado sempre que a drenagem de líquido dos canais das barbatanas se torne um problema.
5Os tubos de barbatanas longitudinais são amplamente utilizados em trocadores de calor horizontais.
