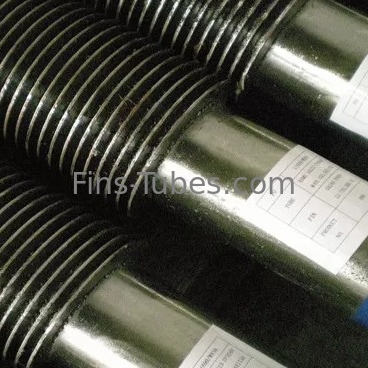

Resistência a altas frequências SA213 T11 Tubos de barbatanas soldados de liga
|
Detalhes do produto |
|
|
Materiais: |
Aço carbono, aço ligado, aço resistente ao calor, |
|
Detalhes do tubo: |
OD do tubo: 19 mm min. |
|
Comprimento do tubo: 18 metros no máximo. |
|
|
Altura das barbatanas: 32 mm no máximo. |
|
|
Espessura das barbatanas: 0,8 mm min |
|
|
Fenda da barbatana: min. 4 mm para barbatanas sólidas e 3,3 mm para barbatanas dentadas. |
|
|
Capacidade de produção: |
Capacidade de produção diária até 40 toneladas; |
|
Tipo de barbatanas HFW: |
sólido, plano e dentado. |
SA213 T11 Tubos de aquecimento soldados de aço ligado + barbatanas SS409 de alta resistência de frequência
Detalhes:
Os tubos de pinças de aço helicoidais soldados de alta resistência à frequência são amplamente utilizados na recuperação de calor residual dos gases de combustão da caldeira.
Descrição:
Processo Geral de Fabricação:
A tira da barbatana é soldada continuamente e enrolada em espiral sobre um tubo liso, e o tubo e as barbatanas são unidos usando a técnica de soldagem de alta frequência.
Produzimos tubos sólidos de aço soldados e também todos os tubos de soldadura em espiral podem ser dobrados no meio ou na extremidade dos tubos, chamamos-lhes tubos Hairpin.
Os tubos helicoidais de alta resistência são amplamente aplicados em aquecedores, trocadores de calor, caldeiras, economizadores, pré-aquecedores, resfriadores, tubos de calor,aquecedores etc....
Serviços adicionais para tubos sólidos de barbatanas helicoidais soldados:
Fornecimento de energia de saída da máquina de solda de alta frequência: 200 kW ou 300 kW
The High Frequency Resistance Welded Spiral Fin Tube quality is assured by hydrostatic or pneumatic tests and tensile tests in order to verify the mechanical bonding between bare tube and fin materials.
Critérios de aceitação: NORMA INTERNACIONAL PARA DIMENSÕES, TOLERANÇAS E TESTES DE FINAS SOLDADAS DE RESISTÊNCIA A ALTA FREQUÊNCIA ou as condições de entrega (TDC) dos clientes.
Verificação visual: partes não soldadas da barbatana, danos na barbatana após a finalização, poluição por cobre, rasgos, envoltórios, etc...
Verificação das dimensões: altura das barbatanas, espaçamento entre as barbatanas, inclinação das barbatanas, ondulação das barbatanas, comprimento das partes com e sem barbatanas, etc...
Verificação da curvatura: ovalidade, espessura e redução da área.
Revestimento: primer de fosfato de zinco de óxido vermelho no exterior e inibidor de corrosão volátil (VCI) no interior, em forma de comprimidos solúveis em água.
Finalização da extremidade da barbatana: Bevel ((30~35 graus)
Condição de entrega: os extremos dos tubos são cortados quadrados, livres de borbulhas, secos internamente e limpos ao ar, revestidos externamente com verniz em ambas as extremidades dos tubos soldados helicoidais.Os dessecantes são colocados em cada embalagem para transporte continental também.
A documentação deve incluir o QAP, o WPS, o PQR& WPQ, os certificados da fábrica de matérias-primas, os resultados da inspecção e das amostras de ensaio e o certificado de garantia do fabricante.
Especificações:
Uma grande variedade de materiais de barbatanas e tubos pode ser combinada.
|
Números |
Materiais gerais |
Materiais ASTM populares |
|
Material do núcleo do tubo |
Aço carbono, aço ligado, aço resistente ao calor, |
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9,00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179,SA213 T11 Ligação |
|
Material das barbatanas |
Aço carbono, aço ligado, aço resistente ao calor, |
Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L,etc. |
Ficha de dados de dimensões que podemos fornecer.
|
Fabricação de tubos sólidos de aço helicoidal |
Pernas sólidas ((mm) |
Pedaços dentados |
||
|
Min. |
Max. |
Min. |
Max. |
|
|
OD do tubo ((mm) |
19 |
219 |
19 |
219 |
|
Altura das barbatanas ((mm) |
8 |
26 |
8 |
32 |
|
Espessura da barbatana ((mm) |
0.8 |
2.8 |
1 |
1.6 |
|
Densidade das barbatanas ((mm) |
4 ((250 FPM) |
20 |
3.3 ((303FPM) |
20 |
|
Comprimento do tubo ((mm) |
N/A |
18000 |
N/A |
18000 |
|
Fornecimento adicional: |
||||
Vantagem competitiva:
Temos mais de 10.000 metros quadrados de oficina, incluindo 4 ERW linha de soldadura de alta frequência, capacidade de produção diária de cerca de 40 toneladas;
O nosso plano de garantia de qualidade para tubos de aço espirais de soldadura de alta frequência. (2.1) Controle de matéria-prima para tubos simples e barbatanas. (2.2) Controle de processo com relatórios,como WPS,PQR&WPQ;Ensaio de eficiência de deposição de soldadura antes da fabricação, ensaio não destrutivo e ensaio de tração, etc. (2.3) Controle de inspecção final com relatórios (verificação visual e dimensional, etc.).
O tubo de barbatana soldado com resistência de alta frequência é integralmente estendido para a área de superfície máxima para alcançar a eficiência.A relação de transferência de calor do tubo de barbatana de soldagem de alta frequência é cerca de 8 ~ 9 vezes maior do que outros tubos simples.
Este Tubos de barbatanas helicoidais soldados é uma unidade integral singular, eliminando a resistência ao contato térmico e perdas.resistente a até 475 graus é a escolha mais comum.
